VPN site to site Checkpoint and ASA

- Mô hình lab



                - Chuẩn bị :

                +cấu hình router R1: ip các interface

                + Cấu hình ip ASA, Checkppoint , ip route default sao cho interface outsite của ASA và Checkpoint ping thấy nhau.

                + các pc đặt ip và default ; ping test tới GW.

Cấu hình trên Checkpoint (tương tự bài vpn checkpoint) chỉ cần chú ý khi add thiết bị ASA

Click phải vào Network Objects -> chọn Interoperable Devices.

Cấu hình trên ASA

Vào tab: Site-to-Site VPN

Tiếp theo:

chọn Add

1. là ip outsite của peer.

2. là network inside của ASA (muốn cho network inside của checkpoint thấy)

3. là network intside của checkpoint (muốn cho network inside ASA thấy)

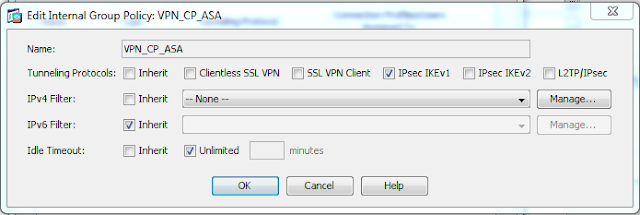

4. group policy : click vào manage... để cấu hình ->chọn Add

5. chọn Ike v1

6. Preshare key (2 bên phải giống nhau)

7. chọn thuật toán cho phase: chọn select -> Add

Tiếp tục: mở rộng phần Advanced cấu hình sau

Phải disable keepalives vì checkpoint không cấu hình được tham số này: ( thực tế đã gặp VPN giữa ASA và Checkpoint sau 1 khoảng thời gian thì vpn bị down => chắc do tham số này 2 bên ko thỏa thuận dc, giải pháp tạo script cứ 10 đến 30 phút thì ping từ server này đến server kia (chỉ cần làm 1 đầu)).

Cấu hình đến đây ta được kết quả

Cấu hình Rule:

Vậy là đã xong:  Nhưng 1 đầu server phải ping liên tục đến server đầu kia để vpn lên

Kiểm tra xem VPN đã tốt chưa:

Check log để kiểm tra khi xảy ra lỗi

Phase 2 Completed là OK.

Ping Test thử 2 đầu.
